甘特图

在线示例

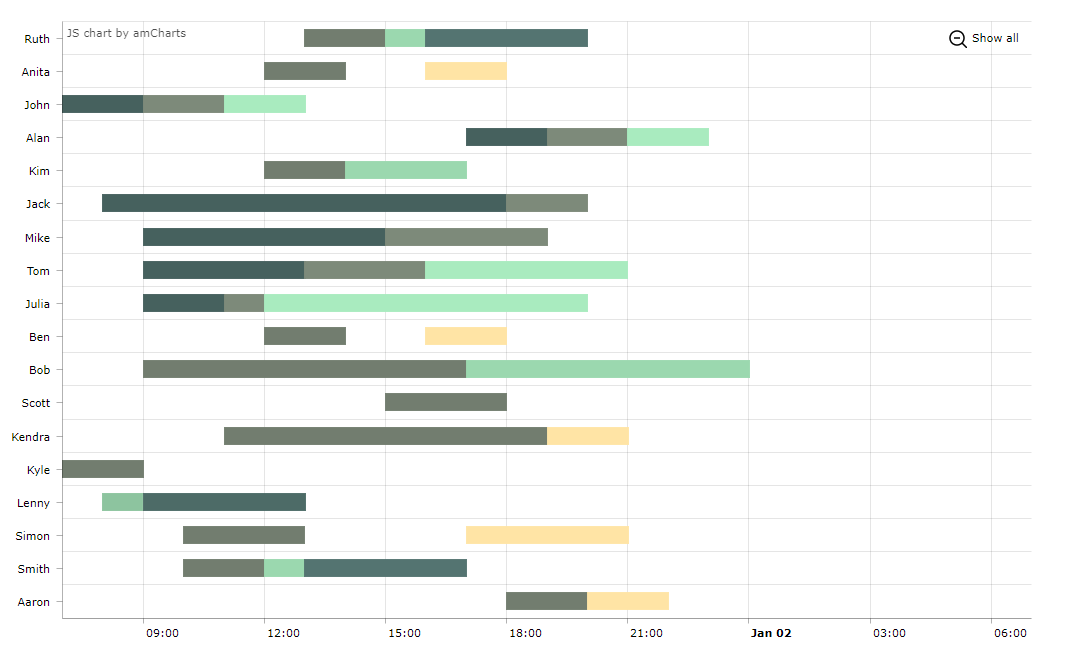

使用 GanttChart 组件可以创建甘特图。

gantt chart
甘特图

组件的 XML 名称：chart:ganttChart.

元素

  • categoryAxis - 描述分类轴的元素。

  • graph - 包含 chart:graph 元素集合；图形是通过 chart:graph 元素进行描述。

    • type 属性定义图的类型，可以是：线（line），列（column），步进线（step line），平滑线（smoothed line），蜡烛图（OHLC）以及烛台图（candlestick）。

    • valueField 属性定义数据提供者的键值对列表中的键（key）。

  • valueAxis - 图表的值坐标轴。如果图表数据是基于日期或者时间的，可以设置值坐标轴类型为 date。

属性

  • segmentsField - 图表的分段字段。

  • additionalSegmentFields - 需要从数据提供器中获取的对应于实体属性的额外分段字段，跟 additionalFields 属性类似。

  • endField/endDateField - 图表的终止值或者终止时间。

  • startField/startDateField - 图表的起始值或者起始时间。

  • startDate - 如果值坐标轴的类型是 date，定义图表的起始时间。

  • categoryField - 图表的类型字段。

数据绑定

可以为图表指定一个 CollectionContainer。在下面的例子中，startDateField 和 endDateField 属性分别设置为实体的 start 和 end 属性。

<chart:ganttChart id="ganttChart"
                  additionalSegmentFields="task"
                  balloonDateFormat="JJ:NN"
                  brightnessStep="10"
                  categoryField="category"
                  colorField="color"
                  columnWidth="0.5"
                  dataContainer="taskSpansDc"
                  durationField="duration"
                  height="100%"
                  marginRight="70"
                  period="HOURS"
                  rotate="true"
                  segmentsField="segments"
                  startDate="2022-01-01"
                  startField="start"
                  theme="LIGHT"
                  width="100%">
    <chart:graph balloonText="&lt;strong&gt;[[task]]&lt;/strong&gt;: [[open]] [[value]]"
                 fillAlphas="1"/>
    <chart:valueAxis maximum="31"
                     minimum="7"
                     type="DATE"/>
    <chart:chartCursor cursorAlpha="0"
                       cursorColor="#55bb76"
                       fullWidth="true"
                       valueLineAlpha="0.5"
                       valueBalloonsEnabled="false"
                       valueLineBalloonEnabled="true"
                       valueLineEnabled="true"
                       valueZoomable="true"
                       zoomable="false"/>
</chart:ganttChart>

事件和处理器

如需使用 Jmix Studio 生成处理器的桩代码，需要在界面 XML 描述或者 Jmix UI 层级结构面板选中该组件，然后用 Jmix UI 组件面板的 Handlers 标签页生成。

或者可以使用界面控制器顶部面板的 Generate Handler 按钮。

更多细节，参阅 AmCharts 文档。
