数据库反向工程

Studio 支持为已有的数据库创建 数据模型 和标准 UI 视图。

首先，需要创建一个 附加数据存储 或将主数据存储切换至已有数据库。

在 Jmix 工具窗口 右键点击数据存储，并选择 Generate Model from Database。

generate data model item

然后 Studio 会打开 Generate Model from Database 向导。

第一步

在模型生成向导的第一步中，点击 Refresh List。

向导会展示数据库中那些没有对应项目数据模型的表。可以利用上方的过滤器控件按表名查找表。

generate data model step1

选择需要映射至数据模型的表。某些表通过外键依赖其他表，因此，当选择一个表时，其依赖的所有其他表也都会被选中。如果取消选择，则其依赖的所有表也变成非选中状态。

可以点击 Select All 和 Deselect All 复选框选中或取消选中全部表。

另外，还可以点击 Settings 配置创建实体的 Java 包路径以及系统属性的默认映射。

例如，如果数据库中的所有或大多数表都包含 Modified 和 ModifiedBy 列，则可以将它们映射到所创建实体的 lastModifiedDate 和 lastModifiedBy 属性。在这种情况下，无需为每个表单独配置映射。使用 Exclude columns from mapping 列表排除不需要不自动映射的某些列。

点击 Next。

第二步

这一步中，你可以查看并编辑为数据库表自动生成的映射。

generate data model step2

Status 列描述自动映射的结果：

  • OK - 自动映射成功，所有的数据库列都对应到新的实体了。

  • Join table - 识别出实体建的关系并映射至一个多对多的 join 表。

  • Composite key - Jmix Studio 创建了一个组合键值的实体。

  • Composite PK will be replaced - 数据库表具有组合主键，但是没有其他表关联。组合主键将使用 UUID 类型的主键替换。

  • New PK will be created - 数据库表没有主键。会创建一个新的 UUID 类型主键。

  • PK is an identity field - 数据库表有使用标识符字段的主键。其主键值由服务端管理，无法修改。

  • There are unmapped columns - 某些列无法映射至新实体。

  • Composite PK referenced by other tables - 数据库表具有组合主键，并且有关联表。Studio 无法映射这样的表。

  • Choose primary key for DB view - 这是一个数据库视图（view），需要选择一列或者多列作为实体标识符。此时，可以点击 Choose PK 按钮并选择主键列。

  • Unsupported PK type - 数据库表的主键是一个不支持的类型。Studio 无法映射这样的表。

Refresh mapping button 按钮支持对选择的表进行重新自动映射。例如，可以使用数据库 SQL 工具对数据库结构做一些调整，然后返回该向导重新尝试自动映射。

Edit mapping 按钮打开展示映射详情的窗口。可以在这里修改实体名称和实体类实现的一组系统接口。修改完会影响为了与 Jmix 实体兼容而创建的系统列数量。

table mapping editor

当选择一个数据库视图时，会显示 Choose PK 按钮而非 Edit mapping，这里需要选择实体的标识符列。

通过点击 Back，可以返回上一步重新选择数据库表。

点击 Next 至下一步。

第三步

这一步可以指定要为新实体创建什么 UI 视图。

generate data model step3

如果未选中 Create standard view 复选框，Studio 不会为新实体生成 UI 视图。

使用 In module、Package 和 Menu 字段指定视图源码放置的位置和视图的主菜单项。

使用 Standard views 列的下拉列表选择需要生成的视图类型。

这一步也可以暂时跳过，在数据模型完成后，可以再未实体生成 UI 视图。

点击 Create。Studio 会自动生成实体和视图。

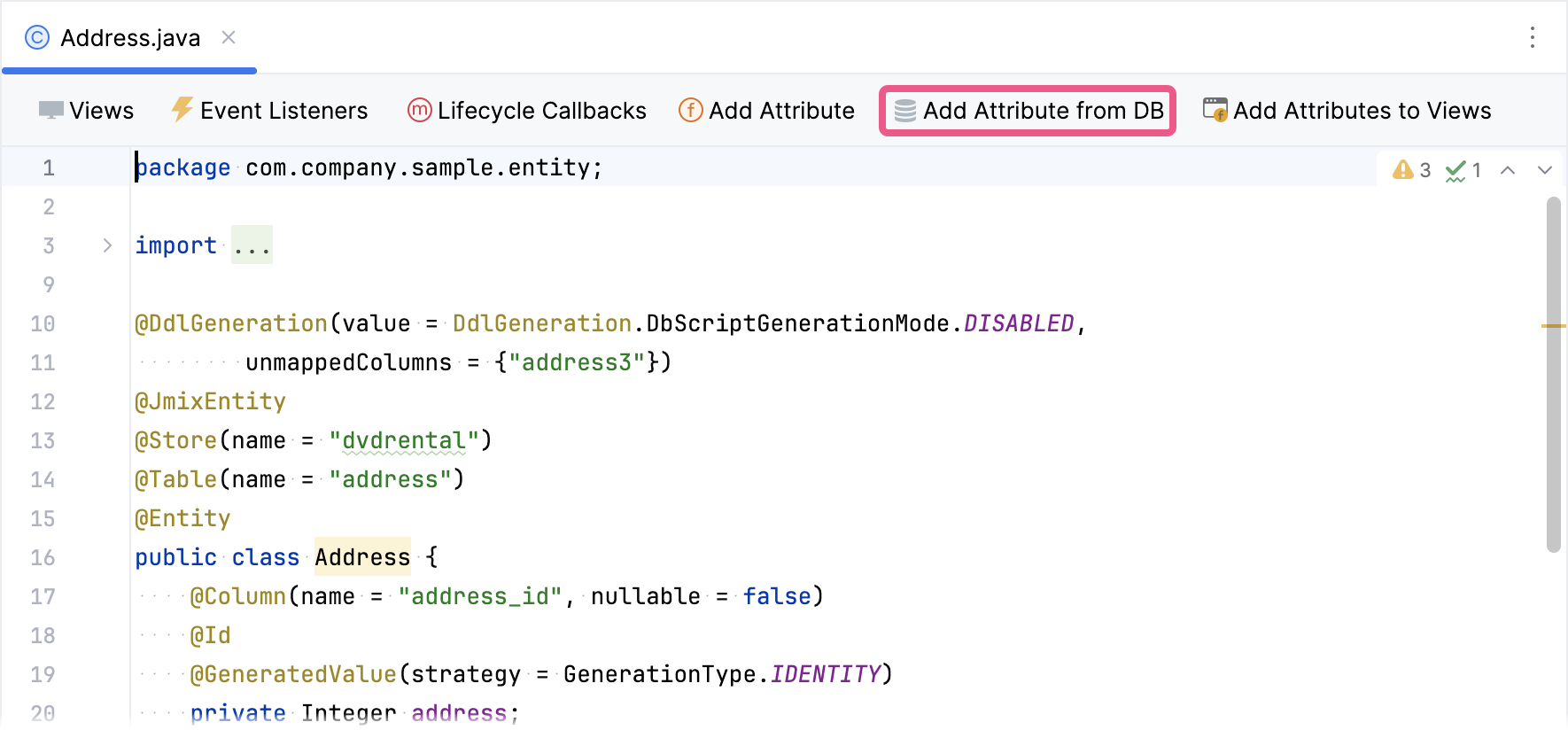

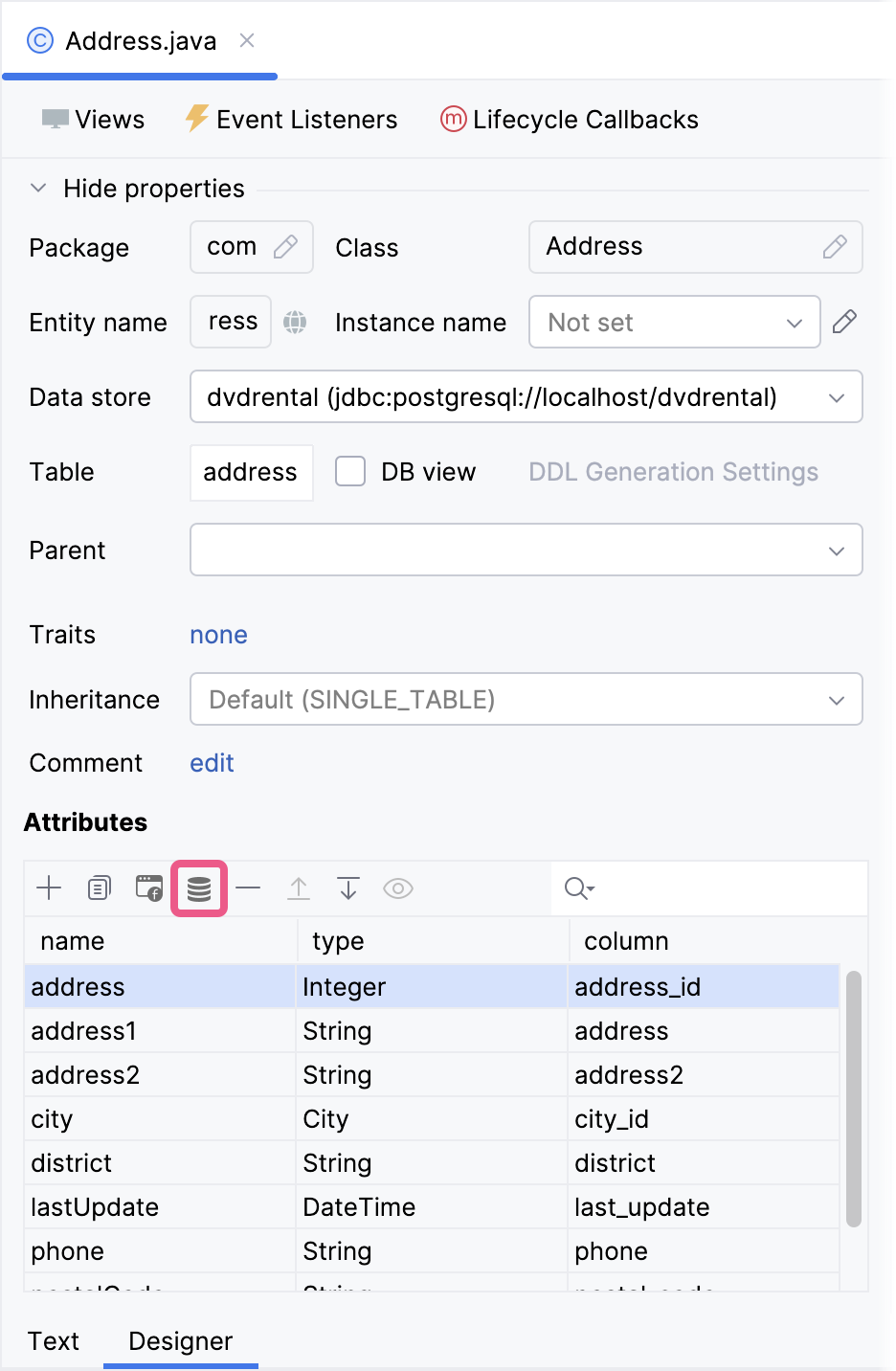

当 Studio 基于表定义创建实体时，会使用 @DdlGeneration(value = DdlGeneration.DbScriptGenerationMode.DISABLED) 注解标记实体。 意思是，不会为此类实体生成 Liquibase 更改日志。 如需对导入的实体启用 Liquibase 脚本功能，可以直接删除该注解（或者在实体设计器中修改设置）。
