BPMN Web 建模器

Jmix BPM 支持在运行时的 web 环境中创建或编辑流程模型。 可以通过主菜单的 BPM 部分访问 建模器。

该功能支持：

  • 修复已有流程中的小问题

  • 在生产环境做一些改动

  • 创建新流程

以上操作仅在不需要编写新 Java 代码或不用修改已有代码时可用。

利用 Web 建模器可以在保持系统运行的同时对流程进行无缝改进。

概览

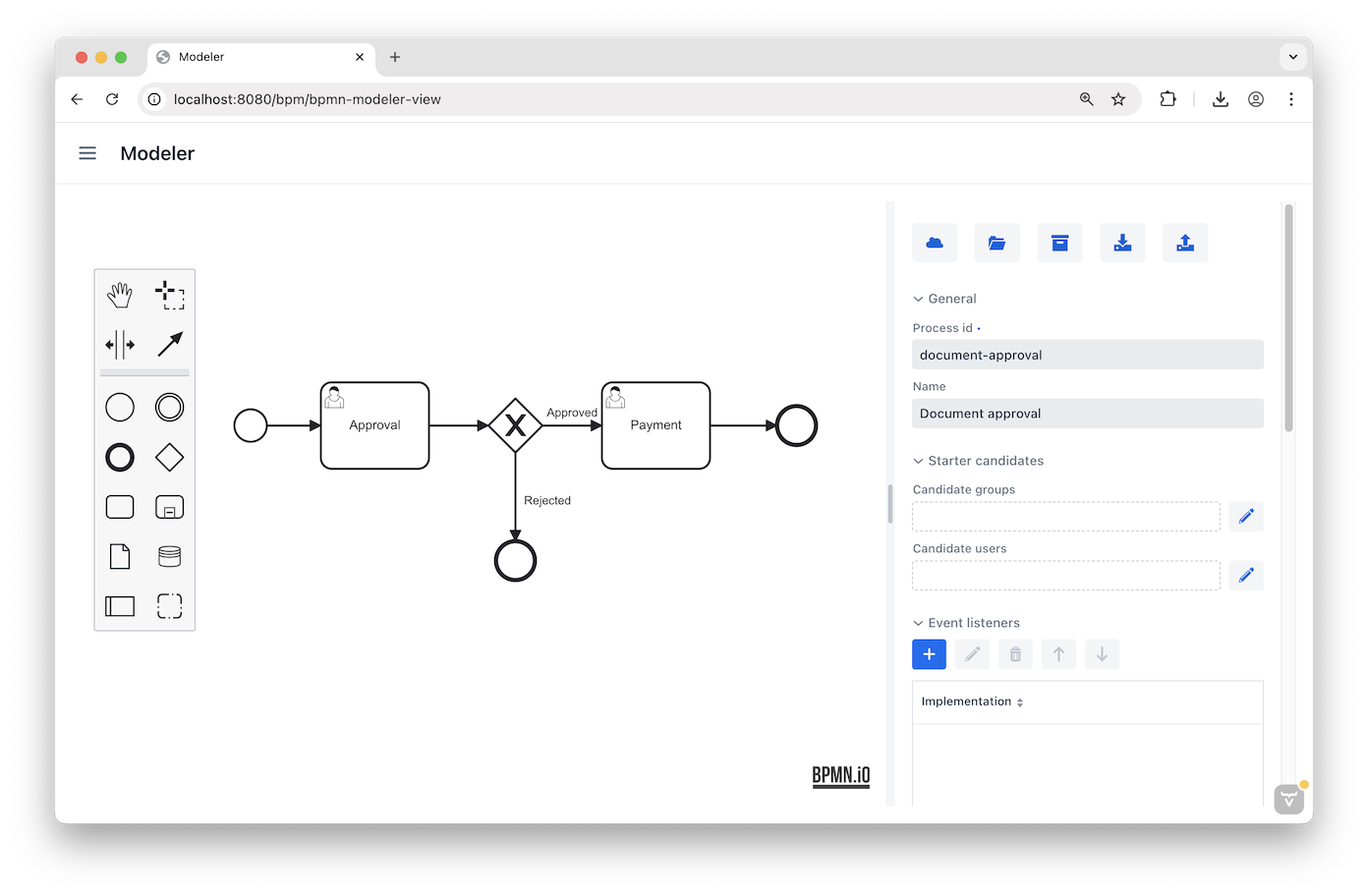

视图包含一个 画布 以及左侧的带 BPMN 元素的 工具箱。 配置流程元素时，先在画布上选择需要配置的元素，然后在右侧的 属性面板 中设置属性。

web modeler

在属性面板的顶部，还有一个 按钮面板。 包含下列按钮：

  • 部署流程（Deploy process）

  • 打开草稿（Open draft）

  • 保存草稿（Save draft）

  • 下载模型 XML（Download BPMN XML）

  • 上传模型 XML（Upload BPMN XML）

点击 部署流程（Deploy process） 按钮时， 流程会部署至流程引擎，然后可以启动该流程。

模型草稿

如果不需要部署流程，而是希望能保存下来继续编辑， 则可以使用 保存草稿（Save draft）。

save draft

草稿将保存在内容存储中。 打开草稿时，请使用 打开草稿（Open draft） 按钮。

open draft

要导出流程模型，请点击 下载模型 XML（Download BPMN XML） 按钮。 XML 文件将保存在文件系统中，文件名为 process id，扩展名为 .bpmn20.xml。

要导入流程模型，请点击 上传模型 XML（Upload BPMN XML） 按钮并选择要上传的文件。 然后可以部署该流程或保存草稿。

使用第三方工具创建的 BPMN 模型可能与 Jmix BPM 不兼容。 反过来也一样，Jmix 模型在第三方工具中也可能无法读取。

特定的 Jmix 元素（实体数据任务、电子邮件任务）， 在第三方工具中显示为常规的服务任务。 但任务的属性依然保留。
如需在 IDE 中创建业务流程，请使用 Studio 中的 BPMN 建模器。
